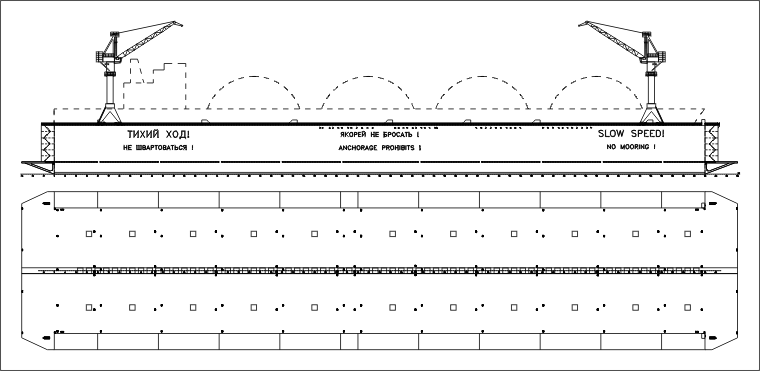

ПРОЕКТ FD04
Плавучий монолитный автономный док, грузоподъемностью 69000 т,
несамоходный, металлический, U-образный, с двумя башнями и понтоном
| |
|
Назначение - ремонт подводной части и винто-рулевого комплекса судов, а также транспортное сооружение, спусковое и передаточное средство при строительстве или ремонте судов на горизонтальных построечных местах.
|
| |
| # |
Параметр |
Величина |
| 1. |
Главные размерения |
| Длина габаритная, м |
330.0 |
| Длина по стапель-палубе, м |
300.0 |
| Ширина, м |
73.0 |
| Ширина стапель-палубы, м |
58.0 |
| Ширина башни, м |
7.50 |
| Высота борта, м |
22.50 |
| Высота понтона в ДП, м |
6.30 |
| L x B x H |
330.0 x 73.0 x 22.50 = 542 025 |
| 2. |
Предельная глубина погружения, м |
20.10 |
| 3. |
Глубина воды над кильблоками, м |
12.00 |
| 4. |
Грузоподъемность, т |
69000 |
| 5. |
Класс Российского Морского Регистра Судоходства |
К  Berth-connected ship Floating dock |
| 6. |
Вспомогательные ДГ +
Аварийный ДГ |
4 x 790 кВт
1 x 67 кВт |
| 7. |
Балластные насосы, м³/ч |
11 x 6800.0 |
| 8. |
Производительность вспомогательных паровых котлов, кг/ч |
2 x 1500 |
| 9. |
Грузовые краны, количество / тип |
2 / электрический доковой поворотный |
| 10. |
Грузоподъемность грузовых кранов |
12.50 т (при вылете стрелы 32 м) |
| 11. |
Общее количество мест на судне |
50 |
|
